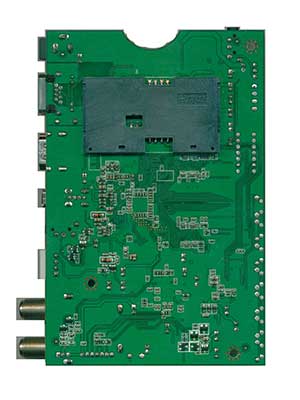

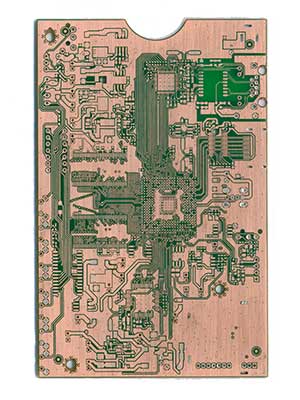

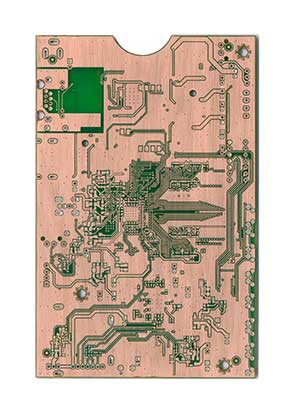

UPS電源線路板抄板
高頻在線式單進單出UPS電源，可以使用（N+1）并機冗余備份，故障率低，應用于通信行業計費中心、通信基站、銀行營業網點、ATM自動取款機及證券、交通、電力、工業等各行業網絡辦公環境。 采用DSP數字信號處理器技術設計，簡化UPS控制電路，采用高頻（50KHz）AC-DC變換技術，功耗、散熱減小。采用PFC（輸入功率因數較正）技術，減小了發電機的功率。
 |
 |
 |
 |
 |
 |
| VS-1REVA | |||||
| 元件類型 | 元件參數 | 元件封裝 | 數量 | 元件位號 | 備注 |
| 貼片電阻 | 100R 1/8W ±5% | 0805 | 1 | R3 | |
| 100K 1/8W ±5% | 0805 | 1 | R1 | ||
| 220K 1/8W ±5% | 0805 | 1 | R2 | ||
| 貼片電容 | 1NF | 0805 | 1 | C5 | |
| 100NF | 0805 | 1 | C6 | ||
| 引線鉭電容 | 100NF | DIP2 | 1 | C7 | |
| 直插電解電容 | 220UF | DIP2 Φ13*40MM | 4 | C1, C2, C3, C4 | |
| 整流二極管 | 1N4148 | 1206 | 1 | D1 | |
| 陶瓷諧振器 | 4.00MG | DIP3 8*3*6MM | 1 | J4 | |
| IC | (8A 125)KIA78L05F | SOT89 | 1 | Q2 | |
| EM78P156ELMJ -G | SOP-18 | 1 | U1 | ||
| 保險管 | 2PIN | DIP2 11*3*8MM | 2 | J1, J2 | |
| 數碼管 | 12PIN | DIP12 | 1 | J3 | |
| 測試點 | 3PIN | SMD3 | 1 | Q1 | 僅供參考 |
| 接線 | 2PIN | DIP2 | 1 | J5 | 帶螺絲 |
| 19 | |||||
產品參數
| 容量 | VA/W | 6KVA/5.4KW |
| 輸入 | 輸入配線 | 單相二線+地線 |
| 電壓范圍 | 120-275V | |
| 頻率范圍 | 50/60HZ自適應 | |
| 失真率 | <5% | |
| 功率因數 | ≥0.99 | |
| 發電機輸入 | Support | |
| 輸出 | 電壓范圍 | 220×（1+1%）VAC |
| 頻率(同頻模式) | 46-54Hz/56-64Hz（與輸入市電頻率同步） | |
| 頻率(電池模式) | 50（1+1%）/60（1+1%）Hz | |
| 功率因數 | 0.9 | |
| 波峰比 | 3:1 | |
| 諧波失真 | ≤3%THD(線性負載) | |
| ≤6%THD(非線性負載) | ||
| 輸出波形 | 純正弦波 | |
| 輸出方式 | 端子排 | |
| 過載能力 | 市電：105%-125%，1min;125%-135%，30S;〉135%，0.5S 電池：≥105% for 30 S | |
| 效率 | 充電模式 | 90% |
| 電池模式 | 90% | |
| 市電優先模式 | 97% | |
| 電池 | 電池類型 | 12V/7AH |
| 電池?cái)?shù)量 | 16 | |
| 設備時間(滿載) | >5min | |
| 充電時間(90%) | 8Hours | |
| 充電電池(最大) | 1.0A | |
| 額定充電電壓 | 218.4Vdc | |
| 溫度檢測 | 是 | |
| 轉換時間 | 市電轉電池 | 零 |
| 逆變到旁路 | 零 | |
| 其它特點 | 市電優先模式 | 支持 |
| 常態模式(恒壓恒頻) | 支持 | |
| 電源分配器 | 支持 | |
| 遠程控制面板 | 長達100米 | |
| 并聯冗余 | 3臺(最多) | |
| 指示燈 | LED顯示 | 負載狀態/電池容量/電池模式/旁路模式/故障 |
| LCD顯示 | 負載/電池/輸入/輸出/操作摸式 | |
| 電池模式 | 每4秒鳴叫1次 | |
| 低電 | 每秒鳴叫1次 | |
| 過載 | 每秒鳴叫2次 | |
| 故障 | 一直鳴叫 | |
| 尺寸 | 外型體積(DxWxH)mm | 248x500x616 |
| 重量 | 凈重(Kg) | 57 |
| 使用環境 | 運行環境 | 0~40℃ |
| 相對溫度 | 20~90%(無凝結) | |
| 噪音強度 | <55db@1Meter | |
| 接口 | 微型RS-232 | 支持Windows?2000/2003/XP/Vista/2008/7LinuxUnix和MAC |
| USB(可選) | Windows Famlly & MAC | |
| 插槽(可選) | SNMP/AS400 Relay Card/Rs485 | |
| EPO(可選) | 支持緊急關機 |
