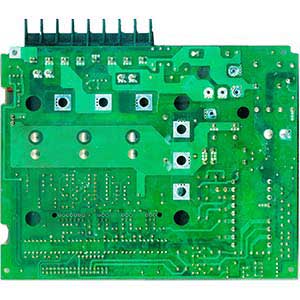

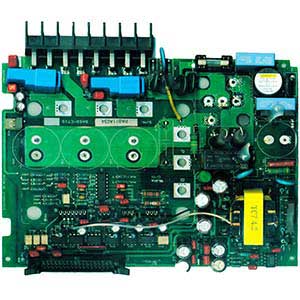

伺服驅動板抄板

案例詳情

技術參數

PCB板尺寸:68.30*57.30mm

伺服驅動板層數：4層PCB抄板;

抄板周期：2天;

抄板價格：因后續批量加工免抄板費用，;

抄板其他業務：相關芯片解密及伺服驅動板小批量加工;

1. 抄板流程1：掃描伺服驅動板，記錄元器件型號、位置。
2. 抄板流程2：拆卸驅動板上各種元器件，并備注記錄各元器件及注意事項，掃描拆板后圖片。
3. 抄板流程3：磨板，去除PCB板面焊錫、綠油、板材，露出頂層和底層線路圖，掃描為圖片，以便后續抄板所用。
4. 抄板流程4：磨板，掃描中間層電路圖。

功能參數

驅動電機：直線（DDL）、力矩(DDR)、音圈、有刷、無刷電機

控制模式：運動序列、點到點、PVT；電子齒輪、凸輪；位置/速度/轉矩周期同步（CSP,CSV,CST）

運行模式：獨立可編程控制（Stand-alone）、外部控制、或分布式網絡控制

通信類型：RS232、EtherCAT

輸入輸出：1個±10V模擬量輸入；11個數字量輸入，6個數字量輸出，無光隔。

反饋：

正交增量編碼器,最大速率5Mline/s(4倍頻后20M)

數字霍爾（U,V,W，120°電氣相位差)

模擬量正余弦編碼器（Sin/Cos）可選

第2編碼器輸入或輸出（全閉環控制）

松下增量編碼器（A格式）

SSI，EnDat,AbsoluteA

多摩川與松下絕對值編碼器A

尼康與三洋絕對值編碼器A

單一直流電源供電：+14~80V(直流)，連續電流最大15A，峰值電流最大30A(直流)

全面的保護設計：過流、短路、接地、過壓、欠壓、I2t、控制錯誤

PCB抄板簡介

板朗科技(www.goodhotel.com.cn)是國內最早一批從事PCB電路板抄板的公司，擁有近十年的PCB反向開發設計抄板經驗。板朗科技建立了先進的PCB抄板研究室，購置了專業的抄板機器設備和軟件，組建了專業的抄板團隊。板朗科技每年經手各種PCB抄板案例數千件，我司豐富的抄板經驗在保證接手的抄板案例成功率的同時，也能夠更高效的完成抄板工作。高效率與高成功率使板朗科技在業界備受好評。

PCB抄板范圍

十年的抄板歷程中，板朗科技積累了成熟完備的抄板技術，PCB抄板業務覆蓋絕大多數類型和難度的PCB電路板，包括但不限于下面所列行業：

1.無線通訊設備：如無線基站；

2.光網絡傳輸設備：如SDH，DWDM設備。

3.數據通信設備：如高端路由器、LANSWITCH、ADSL等。

4.高端計算設備：服務器，主機主板等。

5.多媒體電子設備：TV、HDTV、DVD、DVB、LCDTV、PDP、LCOS、DLP。

6.大功率開關電源產品：家電、計算機、通訊、開關電源PCB設計。

7.電力電子設備：變頻器、UPS、工業電源、工控板。各系列工控PCB設計。

8.工業控制設備、汽車控制系統、醫療電子設備。

PCB抄板能力

一條龍PCB抄板

狹義上的PCB抄板僅包括電路板復制，我公司提供制作BOM清單、PCB克隆、芯片解密、物料代購、樣機制作、調試、維修，SMT加工、PCBA加工等整套電子方案開發的一條龍服務，一站式解決所有問題，為客戶節省時間、財力、人力等多方面的成本。

PCB抄板價格

板朗科技pcb抄板收費采用透明的計價方式，根據PCB板尺寸、板層、器件密度、操作的難以程度等相關參考因素，制定了詳細的計算抄板價格方式，不亂收，多收客戶一分錢?？蛻羧缧柘嚓P(guān)其他后續加工服務，抄板費用能享有一定優惠。
