手機無線充電器抄板

案例詳情

該無線充電器電路板抄板屬于抄板難度較小的雙面板抄板案例，原件數量少，PCB原理圖簡單，抄板周期為1天出bom清單、元理圖和PCB文件。抄板打樣線路板周期為2天。

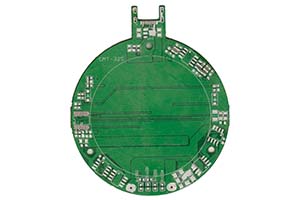

抄板頂層線路，掃描記錄元件型號、腳位、極性等重要參數后，拆解掉版面的元件，打磨綠油，露出銅皮線路，掃描成圖片進行線路圖抄板。

抄板底層線路，底層沒有元件，打磨綠油，露出銅皮線路，掃描成圖片進行線路圖抄板。

電路板參數

尺寸：75*75.5*2.5mm

板層：雙面板

基材：銅

絕緣材料：聚酸樹脂

元件數量：50+

抄板周期：1天

抄板文件：電路原理圖，PCB文件，BOM物料清單文件

其他業務：抄板打樣PCB，制作樣機并測試，批量PCBA加工。

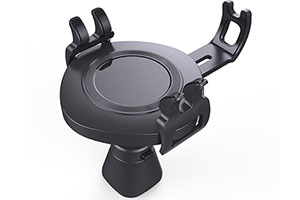

無線充電器參數

電源輸入： 5V2A內置

待機功耗： 30uA(MAX)

內置電池充電電流： 2A(MAX)

USB接口輸出： 5V 2A

無線充電器輸出功率： 5W

無線充電器工作頻率范圍： 110KHZ-205KHZ

無線開機待機功耗： less than 10mA

發射距離： 5~8mm

轉換效率： 71%(MAX)

外殼表面溫度： 40℃(MAX)

充放電提示： LED、Buzzer

工作溫度： 0℃(32)F-40℃(104)

儲藏溫度： -20℃(-4)F-60℃(140)

保護功能：過壓保護，過載保護，短路保護，過溫保護，金屬異物檢測。

無線充電器介紹

無線充電的主要優勢是可將手機放置在充電器或桌面上，在沒有雜亂電纜的情況下充電。這一點聽起來可能不算什么，但消費者一旦體驗過無線充電，或許他們將永遠不愿再回到因?yàn)椴灏坞娫床孱^而帶來不便的時代。

無線充電曾被三星在內的手機廠商視為超越蘋果的一大賣點，然而目前看起來無線充電功能并非剛需和標配。雖然看上去進展緩慢，但實際上經過這幾年的發展，無線充電正處于一個高速發展的階段。有業內人士預計，到2018年底，全球一半以上的智能手機將配備無線充電功能，無線充電成為行業的標配會在2020年。根據調研機構IHS Technology的數據，已經有超過45款智能手機、50款智能手表、430種充電板、550種智能手機殼和70款車型實現了無線充電功能?，F(xiàn)階段無線電源技術已跨越初期應用技術的鴻溝，預計在不久的將來普及率會繼續增長。

從iphone8配備無線充電功能以來，國產品牌如華為、OPPO、VIVO、金立、努比亞、魅族、TCL等都對無線充電表現出強烈的興趣并推出了多款無線充電功能的手機。
