PCB抄板費用怎么算，怎樣抄板價格最優惠？

發布時間：2016-05-19 02:56:57

發布時間：2016-05-19

PCB抄板價格根據不同板子和要求有一定差異，怎么算抄板費用可以參考下面的幾個方面。

PCB抄板價格計算。

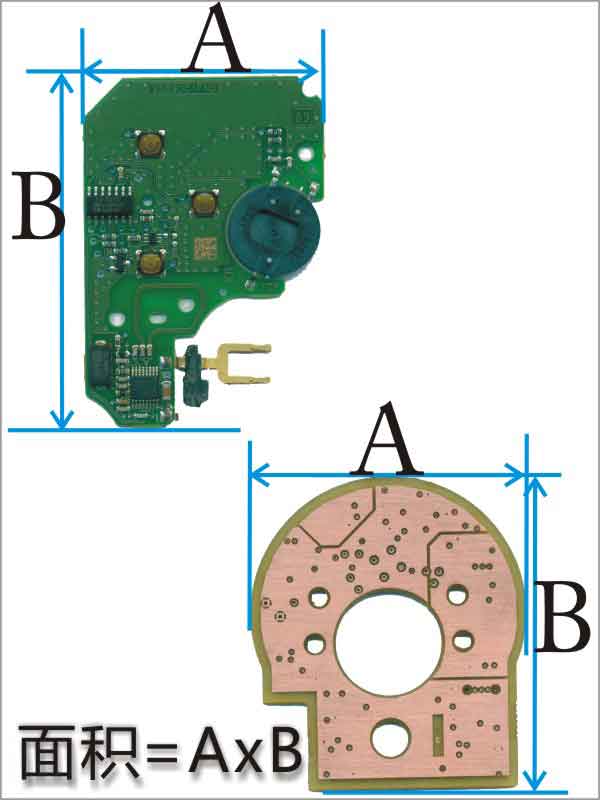

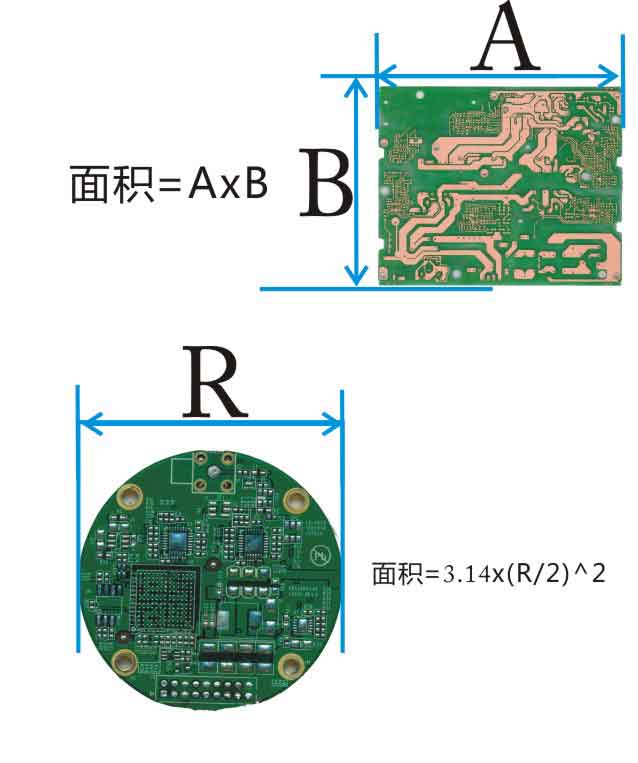

1. 板子的大小

PCB板面積大小，如果不規則的外形電路板的話，就是指的是最大的外形范圍。板子的大小都是有公差范圍，一般外形公差的大小單邊為+/-0.2 左右。

2. 板子層數

板朗科技提供的選擇是，1-38層等不同層數的PCB板抄板。這里指的1層就是單面板，2層是雙面板4層是四層板，6層是6層板！一般來說，相同面積的PCB板，層數越多，抄板費用越高費。

3. 器件密度

器件（電阻，電容，電感等）密度直接關系到抄板的工作量及工作的難度（器件密度高的板在拆卸元器件，記錄位號，磨板時須注意的更多），因此PCB抄板費用也是與板子器件密度掛鉤的，密度越大，抄板價格越高。

4. 操作難易程

PCB抄板的操作難易程度主要與上面的兩點板子層數和器件密度有關，同時還有其他方面，比如板材的完整性等。具體難易程度可參考下表的一些參數

項目	我司能力	精度
最高層數	1-38層	……
最大板厚	6mm	±0.05mm
最大尺寸	640mm X 480mm	±0.1mm
最小線寬	硬板 0.01mm 柔性版0.005mm	±0.01mm
最小線隙	硬板 0.01mm 柔性版0.005mm
最小機械通孔	硬板 0.15mm 柔性版0.1mm
最小機械埋孔	硬板 0.15mm 柔性版0.1mm
最小激光盲孔	0.1mm
最小激光埋孔	0.1mm
盲孔種類	1階、2階、3階、4階激光盲孔	……
埋孔種類	>20類	……
多層板銅厚測量	……	± 1.7um
多層板層間距測量	……	±5um
阻抗測算	5~150Ω	±0.5Ω
電阻阻值測量	0.000001Ω~20MΩ	±5%
電容容值測量	0.001pF ~ 100F
電感量測量	0.001nH ~ 10H
磁珠等效阻值測量	10Ω ～ 2000Ω (100MHz)	±10%
晶體頻率測量	1KHz ~ 200MHz	±1%
穩壓二極管測量	0.5V ~ 56V	±0.01V

PCB抄板怎么報價，怎樣抄板最優惠

通常來講，很多公司在提供PCB抄板的同時，也提供物料代購及PCBA成品加工等服務，而對客戶來說，PCB抄板也多需要后續的開發，批量加工等后續工作，如果能夠選擇同一家抄板公司進行整個流程的開發，也會享受一定的優惠，降低抄板價格，甚至免費抄板。

通過上面四個不同參考方面的介紹，可以知道抄板價格要根據不同的PCB板來確認的。以上是狹義的PCB抄板報價參考。有時候不僅需要克隆線路板，還需要做BOM清單，解密芯片，制作樣機甚至批量生產等。所以報價不是一概而論的。

以上是關于PCB抄板價格的介紹，點擊PCB抄板流程了解更多有關信息。
