注塑機電腦板抄板
發布時間：2018-05-29 09:03:30
案例詳情
技術參數
PCB板尺寸:275mm*180mm
注塑機電腦板控制板層數：6層PCB抄板;
抄板周期：3天;
抄板價格：包含在后期PCBA批量加工中;
抄板其他業務：批量加工PCBA;
 |
 |

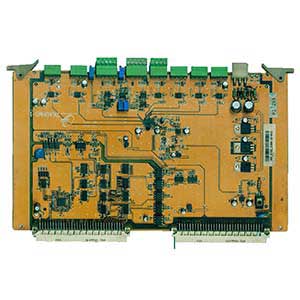

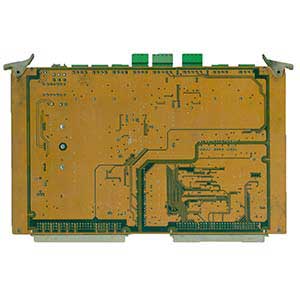

| 1. 抄板流程1a：掃描注塑機電腦板，記錄元器件型號、位置。 | |
 |
 |

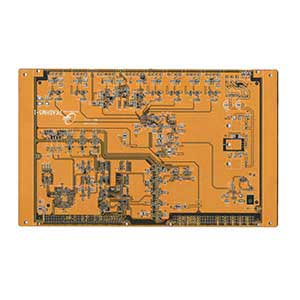

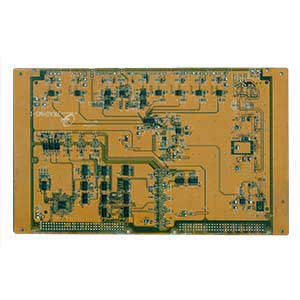

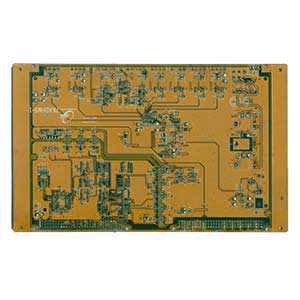

| 2. 抄板流程1b：改板尺寸較大，元器件相對較多，因此多掃描兩張拆除部分較高元器件后的板面器件及孔位圖。掃描注塑機電腦板，記錄元器件型號、位置。 | |
 |
 |
| 3. 抄板流程2：拆卸板上各種元器件，并備注記錄各元器件注意事項 | |
 |
 |

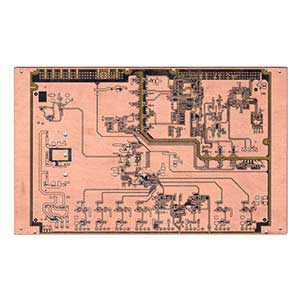

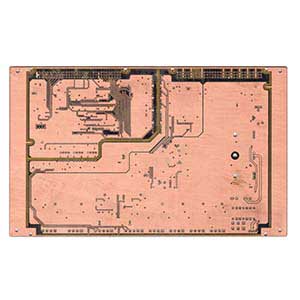

| 4. 抄板流程3：磨板，去除PCB板面焊錫、綠油、板材，露出頂層和底層線路圖，掃描為圖片。 | |
 |
 |

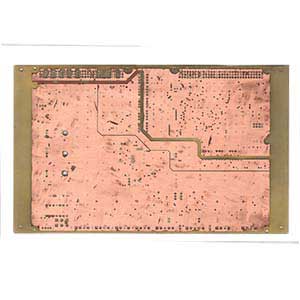

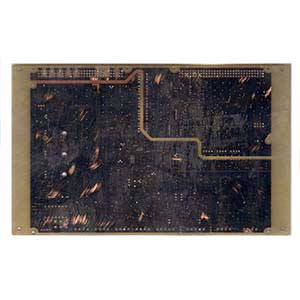

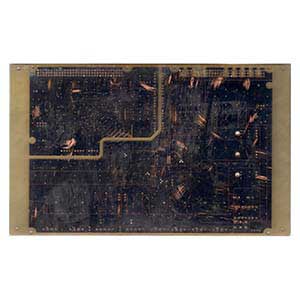

| 5. 抄板流程4：磨板，掃描中間層電路圖 | |
 |
 |

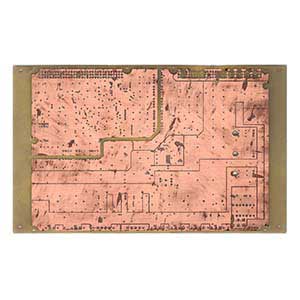

| 6. 抄板流程5：掃描中間層線路圖 | |
注塑機電腦板參數
| 鈑金尺寸 | 230 x 337 x 207 |
| 安裝尺寸 | |
| PB（IO點輸入） | 32或48 |
| PC（IO點輸出） | 32或48 |
| 繼電器輸出(Relay) | 18 { 9 (加熱) + 3 (馬達) + 6 (其他) } (Extensible) |
| 溫度輸入（Temp） | 9（料溫）+1(油溫) |
| 模擬量輸入(AD) | 6ch(0~10V)+2ch（-10v~10V)) |
| 模擬量輸出(DA） | 3(A)(Extensible) |
| IO擴展 | MAX 96 Pinots |
| 主機通訊方式 | RS232、Net網絡接口 |
| 電源器 | 24V,dependant Spec. |
PCB抄板簡介
板朗科技(www.goodhotel.com.cn)是國內最早一批從事PCB電路板抄板的公司，擁有近十年的PCB反向開發設計抄板經驗。板朗科技建立了先進的PCB抄板研究室，購置了專業的抄板機器設備和軟件，組建了專業的抄板團隊。板朗科技每年經手各種PCB抄板案例數千件，我司豐富的抄板經驗在保證接手的抄板案例成功率的同時，也能夠更高效的完成抄板工作。高效率與高成功率使板朗科技在業界備受好評。
PCB抄板范圍
十年的抄板歷程中，板朗科技積累了成熟完備的抄板技術，PCB抄板業務覆蓋絕大多數類型和難度的PCB電路板，包括但不限于下面所列行業：
1.無線通訊設備：如無線基站；
2.光網絡傳輸設備：如SDH，DWDM設備。
3.數據通信設備：如高端路由器、LANSWITCH、ADSL等。
4.高端計算設備：服務器，主機主板等。
5.多媒體電子設備：TV、HDTV、DVD、DVB、LCDTV、PDP、LCOS、DLP。
6.大功率開關電源產品：家電、計算機、通訊、開關電源PCB設計。
7.電力電子設備：變頻器、UPS、工業電源、工控板。各系列工控PCB設計。
8.工業控制設備、汽車控制系統、醫療電子設備。
PCB抄板能力
| 項目 | 我司能力 | 精度 |
| 最高層數 | 1-38層 | …… |
| 最大板厚 | 6mm | ±0.05mm |
| 最大尺寸 | 640mm X 480mm | ±0.1mm |
| 最小線寬 |
硬板 0.01mm 柔性版0.005mm |
±0.01mm
|
| 最小線隙 |
硬板 0.01mm 柔性版0.005mm |
|
| 最小機械通孔 |
硬板 0.15mm 柔性版0.1mm |
|
| 最小機械埋孔 |
硬板 0.15mm 柔性版0.1mm |
|
| 最小激光盲孔 |
0.1mm |
|
| 最小激光埋孔 |
0.1mm |
|
| 盲孔種類 | 1階、2階、3階、4階激光盲孔 | …… |
| 埋孔種類 | >20類 | …… |
| 多層板銅厚測量 | …… | ± 1.7um |
| 多層板層間距測量 | …… | ±5um |
| 阻抗測算 | 5~150Ω | ±0.5Ω |
| 電阻阻值測量 | 0.000001Ω~20MΩ | ±5% |
| 電容容值測量 | 0.001pF ~ 100F | |
| 電感量測量 | 0.001nH ~ 10H | |
| 磁珠等效阻值測量 | 10Ω ～ 2000Ω (100MHz) | ±10% |
| 晶體頻率測量 | 1KHz ~ 200MHz | ±1% |
| 穩壓二極管測量 | 0.5V ~ 56V | ±0.01V |
一條龍PCB抄板
狹義上的PCB抄板僅包括電路板復制，我公司提供制作BOM清單、PCB克隆、芯片解密、物料代購、樣機制作、調試、維修，SMT加工、PCBA加工等整套電子方案開發的一條龍服務，一站式解決所有問題，為客戶節省時間、財力、人力等多方面的成本。
PCB抄板價格
板朗科技pcb抄板收費采用透明的計價方式，根據PCB板尺寸、板層、器件密度、操作的難以程度等相關參考因素，制定了詳細的計算抄板價格方式，不亂收，多收客戶一分錢?？蛻羧缧柘嚓P(guān)其他后續加工服務，抄板費用能享有一定優惠。
