調音臺控制線路板抄板
發布時間：2016-08-22 19:23:02
案例詳情

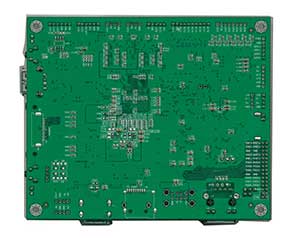

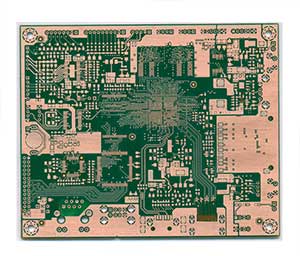

調音臺控制線路板抄板
 |
 |
 |
 |
 |
 |
| 調音臺控制線路板抄板BOM清單 | ||||||
| 元件類型 | 元件參數 | 元件封裝 | 數量 | 元件位號 | 廠商 | 備注 |
| 貼片電阻 | 0R?? 1/8W? ±5% | 0805 | 1 | R19 | ||
| 1K?? 1/8W? ±5% | 0805 | 8 | R20, R25, R35, R36, R37, R38, R39, R40 | |||
| 10K? 1/8W? ±5% | 0805 | 7 | R28, R29, R30, R31, R32, R33, R34 | |||
| 貼片精密電阻 | 68R? 1/8W? ±1% | 0805 | 1 | R42 | ||
| 1K?? 1/8W? ±1% | 0805 | 3 | R21, R26, R27 | |||
| 2K?? 1/8W? ±1% | 0805 | 2 | R23, R24 | |||
| 3.9K 1/8W? ±1% | 0805 | 2 | R41, R49 | |||
| 10K? 1/8W? ±1% | 0805 | 5 | R15, R16, R17, R18, R47 | |||
| 30K? 1/8W? ±1% | 0805 | 2 | R43, R45 | |||
| 100K 1/8W? ±1% | 0805 | 2 | R44, R46 | |||
| 10M? 1/8W? ±1% | 0805 | 1 | JR1 | |||
| 貼片電容 | 22PF | 0805 | 2 | C31, C32 | ||
| 2.2NF | 0805 | 1 | JC01 | |||
| 100NF | 0805 | 14 | C33, C34, C35, C37, C38, C40,C41, C43, C44, C46, C47,C49, C51,C52 | |||
| 1UF | 0805 | 1 | C36 | |||
| 貼片鉭電容 | 10UF | 3528 | 2 | EC1, EC2 | ||
| 晶體濾波器 | 2.4576MHZ | XTAL1 引腳間距5MM 10*3.5*13 | 1 | Y1001 | ||
| 整流二極管 | M7 | SMA | 1 | D9 | ||
| 貼片三極管 | EA2 | SOT-23 | 2 | Q3, Q4 | ||
| 2L J(FMMT4403) | SOT-23 | 1 | Q6 | |||
| 光耦 | 357N | SOP-4 | 3 | D6, D7, D8 | EL | |
| 藍色電位器 | 3296 | DIP3 10*5*10 | 1 | RW01 | ||
| IC | 271C | SOP-8 | 1 | U16 | ||
| 0P070 | SOP-8 | 1 | U14 | |||
| 5615C | SOP-8 | 1 | U13 | |||
| 78L05 | SOT-89 | 1 | U12 | |||
| AD7705BR | SOP-16 | 1 | U10 | |||
| LM35892AM | SOP-8 | 1 | U15 | |||
| REF43 | SOP-8 | 1 | U11 | 見實物 | ||
| 跳線 | 跳線1、2腳 | DIP3 | 1 | RW02 | ||
| 跳線 | RAD0.1 | 1 | XS4 | |||
| 雙排90°直插排針 | 20PIN | IDC20 引腳間距2.54MM | 1 | P4 | ||
| 73 | ||||||
