PCB抄板案例-超聲波焊接機控制板PCB
發布時間：2016-05-12 19:57:30
案例詳情

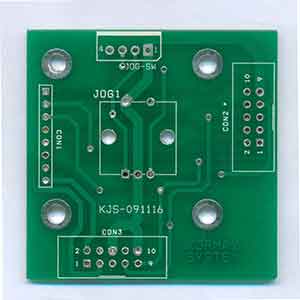

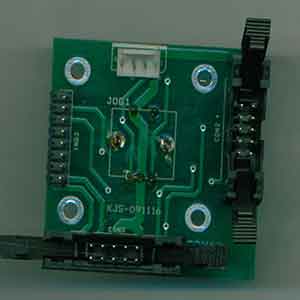

本文介紹的是板朗科技的一個PCB抄板案例，該PCB板是某公司的一款超聲波焊接機主板，主板尺寸為50.0×49.9×1.6mm.下面是這款PCB板的部分圖片。
 |
 |
 |
 |
下面是該款超聲波焊接機控制板抄板所做的BOM清單，詳細介紹重要元件的相關信息：元件參數，型號，廠商，位孔等
KJS-091116 |
||||
| 元件類型 | 元件參數 | 封裝形式 | 元件數量 | 元件位號 |
| LNK364PN | 1.65V | DIP7 | 1 | JOG1 |
| IDC-DSUB | 300mm（mm） | IDC10 | 2 | CON2, CON3 |
| 連接線 | 100（mm） | IDC4 | 1 | JOG-SW |
| IC( NJM4558LD) | SIP8 | 1 | CON1 | |
